      醫用氧源為醫院中心供氧系統提供持續不斷的氧氣供應,工作時首先使用液氧罐經汽化、過濾、減壓制造的氧氣,當液氧罐檢修或者故障時系統自動切換為匯流排供氧,同時系統發出聲光報警訊號,提醒用戶系統出現異常。該系統可呈循環狀態不間斷地穩定供氧;氣體管路負責將氣體穩定運送至各用氣終端;降壓裝置用來控制管理氣體壓力,將其路壓力降到設定值,氣體終端用來開關氣路,壓力裝置用來幫助識別氣體壓力并及時作出提示報警。

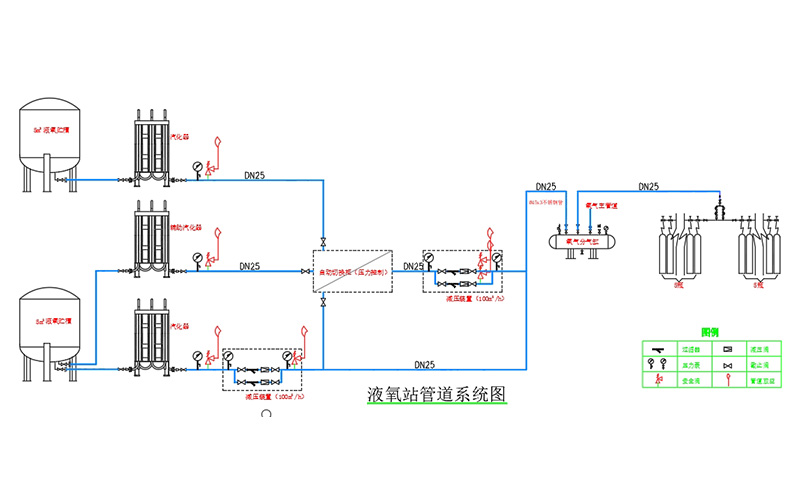

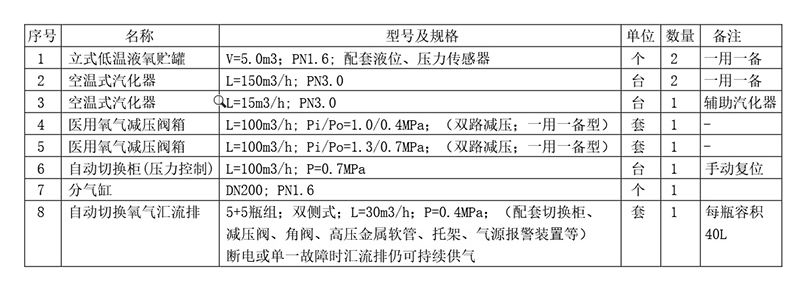

      中心液氧站是液氧系統的核心,液氧系統主要由中心液氧站、汽化器、減壓、過濾、切換裝置等組成。

      氣體經分氣缸管道輸送至各用氣樓的氧氣主管路,經管道井內二級穩壓箱穩流、通過閥門、氧氣管路為病房提供氧氣,病人通過氧氣快速接頭連接氧氣濕化瓶等,進行氧療。

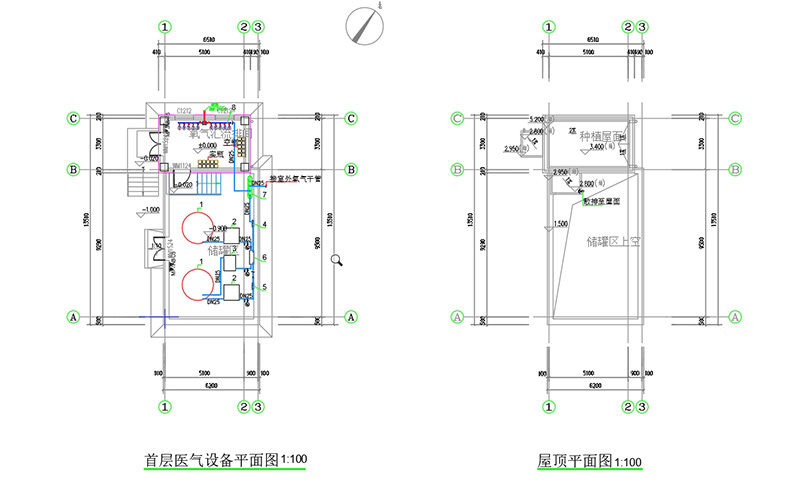

      液氧站的設計要求:

      1. 液氧系統應配備氣體自動監測裝置,以保證系統的正常供氧。

      2. 設計容量應不少于3天,以確保在緊急情況下有足夠的氧氣供應。

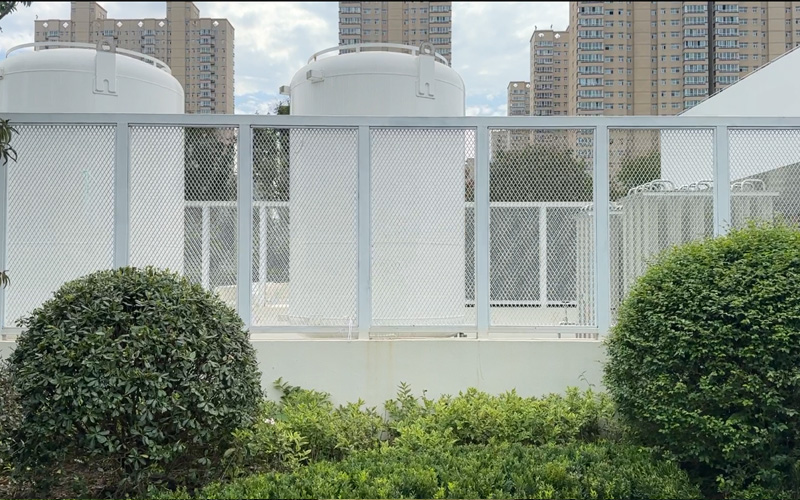

      3. 液氧罐宜放置在室外空曠處,周圍至少10m內應無地溝、建筑和明火;

      4. 液氧站應保持通風,氧氣濃度應小于23%;

      5. 液氧系統絕對禁止沾染油脂,以免引起燃燒和爆炸,液氧罐房間不允許有可燃、易燃流體管道和裸露電線穿過。

      6. 放有液氧罐的房間應設安全出口;

      7. 液氧站使用和維護人員應避免液氧凍傷。


      醫用氣體匯流排:

      半自動切換氣體匯流排,專為提供不間斷供氣的要求而設計。這種形式的匯流排采用主供氣瓶組和備用氣瓶組雙氣源結構,由于在主供氣瓶組與備用氣瓶組減壓器的壓力設定方面有差別,當主供氣瓶組的壓力降至設定壓力時,系統開始自動切換,由備用氣瓶組開始供氣,從而實現不間斷供氣功能,為實現下一次的自動切換,在空瓶進行調換后,必須對兩個氣瓶組的氣體減壓器重新進行設定,這種形式的匯流排通過主管線的減壓器二級減壓實現輸出壓力穩定。

      1. 氧氣、笑氣匯流排間應與其他氣站嚴密隔開,防止氧氣、笑氣飄逸進其他氣站;

      2. 每個匯流排間的氣瓶總數不得超過20瓶;

      3. 氧氣、笑氣匯流排間的電氣設備(燈、開關、排風扇等)應采用防爆型的;室內、室外地面若有高差,應有斜坡過度,以便氣瓶的運輸。

      4. 匯流排間應設安全出口;匯流排間應有防止瓶倒的措施。
